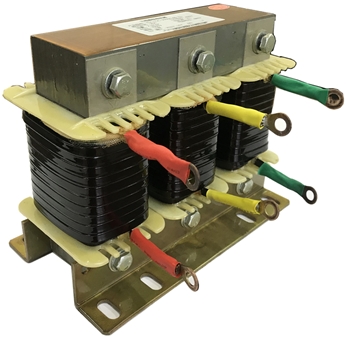

ZZYN-CKSG系列串聯電抗器
1、產品概述
在無功補償回路中電容器往往受到諧波電流、合閘涌流及過電壓的影響，造成電容器容易損壞，因此串聯一定比例的電抗器，與電容器組成低阻抗通道，用以抑制和吸收部分諧波。

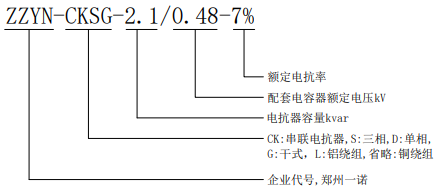

2、型號說明
3、特點
l 電抗器分為三相和單相兩種，均為鐵芯干式。
l 鐵芯采用優質低損耗冷軋取向硅鋼片。
l 線圈采用漆包扁銅/鋁線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。
l 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
l 外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
l 具有體積小、重量輕、外觀美等優點。
4、技術參數
l 額定電壓：480V
l 電抗率：5%、7%、14%等
l 過載能力：1.35In連續運行
l 絕緣等級：B、F、H級
l 運行環境溫度：-25～45℃
l 三相電抗器的任意兩相電抗值之差不大于±3%。
5、選型表
|
型號 |
配套電容器額定電壓kV |
額定容量kvar |
電抗率 |
|
ZZYN-CKSG-0.7/0.48-7% |
0.48 |
0.7 |
7% |
|
ZZYN-CKSG-1.05/0.48-7% |
0.48 |
1.05 |
7% |
|
ZZYN-CKSG-1.4/0.48-7% |
0.48 |
1.4 |
7% |
|
ZZYN-CKSG-1.75/0.48-7% |
0.48 |
1.75 |
7% |
|
ZZYN-CKSG-2.1/0.48-7% |
0.48 |
2.1 |
7% |
|
ZZYN-CKSG-2.8/0.48-7% |
0.48 |
2.8 |
7% |
