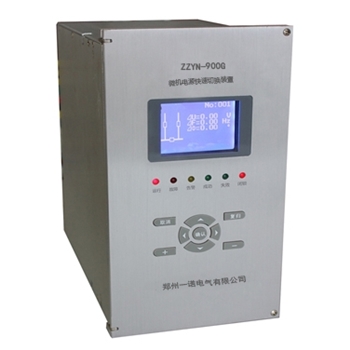

微機電源快速切換裝置
一．微機電源快速切換裝置
ZZYN-900系列微機電源快速切換裝置通過實時電壓、頻率、相位等技術，快速切換工作電源和備用電源，保證在工作電源故障斷電時，負荷能不斷電連續運行。同時還具備有手動起動、失壓起動、誤跳起動、無流起動等多種起動快速切換功能，簡化了設備操作，提高了控制自動化水平。
二．概述
ZZYN-900型微機電源快速切換裝置，適用于發電廠、化工、煤炭和冶金等有較多高壓電動機負荷的場合的電源切換。這些場合對電源切換要求較高，在電源切換時不能造成運行中斷或設備沖擊損壞。不僅適用于單母線接線的工作電源和備用電源之間相互切換，還適用于單母分段接線的工作電源、備用電源和分段開關的多狀態相互自適應切換操作。
三．產品選型表
|
型號 |
ZZYN-900G （適用于6KV以上電壓等級） |
ZZYN-900D （適用于低壓380V或660V） |
|
主要功能 |
☆ 裝置適用于兩種接線系統：進線、母聯 ☆ 具有手動起動、保護起動、失壓起動、誤跳起動 ☆ 事故切換、非工況切換（失壓、開關誤跳）功能 ☆ 并聯、串連、同時三種開關切換順序選擇 ☆ 故障情況時，快速實現待合閘兩側的快速、同捕、殘壓、 長延時切換 |
☆ 裝置適用于兩種接線系統：進線、母聯 ☆ 具有手動起動、保護起動、失壓起動、誤跳起動 ☆ 事故切換、非工況切換（失壓、開關誤跳）功能 ☆ 并聯、串連、同時三種開關切換順序選擇 ☆ 故障情況時，快速實現待合閘兩側的快速、同捕、殘壓、長延時切換 |
|
輔助功能 |
☆ PT斷線閉鎖 ☆ 備用電源失電 ☆ 開關異常閉鎖 ☆ 合閘回路測時 ☆ 裝置自檢故障告警 ☆ 母聯開關電流保護（母聯自適應方式） ☆ 定值遠方召喚和修改 ☆ 去耦合功能 ☆ 實時打印功能
|
☆ PT斷線閉鎖 ☆ 備用電源失電 ☆ 開關異常閉鎖 ☆ 合閘回路測時 ☆ 裝置自檢故障告警 ☆ 母聯開關電流保護（母聯自適應方式） ☆ 定值遠方召喚和修改 ☆ 去耦合功能 ☆ 實時打印功能
|
|
通訊功能 |
RS485 以太網 |
RS485 以太網 |
四．產品特點
1.裝置采用高性能的硬件平臺，32位CPU，16位高精度AD采樣，功能強大。
2. 以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
3. 模擬回路采用高精度、寬范圍器件，無幅值、相位調整電路。
4. 液晶顯示、直觀友好的界面菜單、信息詳細直觀，操作、調試方便。
5. 單元化設計、模塊化結構，可擴充性強。
6.高速40點采樣、實時并行計算。在每個采樣點完成所有的保護邏輯測量和計算，以及故障報告和事件記錄的實時整理。
7.完善的裝置自檢策略。
