一．概述

在許多連續性工業生產企業中，應用了變頻調速電機和接觸器，帶來了許多益處，但也出現了一個弊病，即：當電網發生晃電﹑電源瞬間失壓時，造成變頻器停機或是接觸器脫扣，從而導致動力設備停機，使連續性生產中斷，設備損壞，產生大量的次品廢品，造成嚴重的經濟損失；因此，工業系統內部，變頻調速電動機的來電重新起動成為安全生產的關鍵。
      針對晃電問題我公司研發出ZZYN-200系列再起式抗晃電產品，可有效解決因電網瞬時失壓而導致故障停機問題，適用于多負載連續生產的石油化工﹑化纖﹑鋼鐵﹑有色、玻璃﹑制藥等行業。

ZZYN-200D變頻器智能抗晃電裝置適用于變頻器設備；ZZYN-200接觸器智能抗晃電裝置適用于接觸器及繼電器

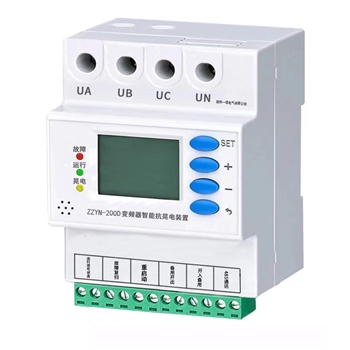

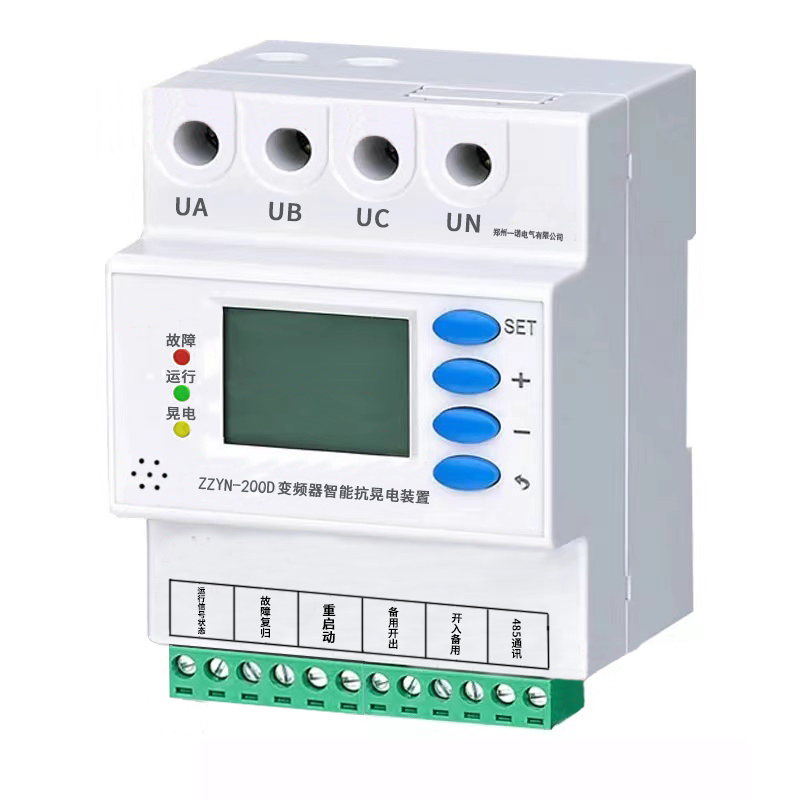

二．ZZYN-200D變頻器智能抗晃電裝置

工作原理： 裝置采集變頻器運行信號，只有在變頻器運行后判別晃電，裝置能及時識別任何晃電的發生（包括一相、兩相、三相晃電），在允許時間內電壓恢復，按照設定的再啟動延時，自動復歸故障信號，復歸成功后，再啟動變頻器/軟啟動。在晃電過程中，裝置輸出運行信號延時返回，提供給DCS系統，避免工藝連鎖啟動。

技術參數：

b.裝置電源電壓及控制回路電壓：AC380V；

c.母線測量電壓：AC380V；

d.晃電設置時間：0.0～20S；

e.重啟動設置延時時間：0.0～9.9S；

f.裝置時間定時誤差≤1%，整定級差0.1s；

g.裝置控制回路監視電壓測量誤差≤2%；

h.裝置帶液晶顯示面板，方便安裝與柜體面板上，可設置參數查看動作記錄。

i.帶有一路標準的RS485通信接口，便于晃電再啟動模塊組網接入DCS系統；

j.裝置開出于4路；

h.裝置標準導軌式安裝。

裝置特點：

裝置發生故障或退出時，不影響控制回路正常工作；

裝置在晃電發生時，本身由超級電容儲能元件供電運行，實時監測電壓的恢復，已便快速再啟動；

裝置及內部的元件技術應成熟可靠，平均使用壽命不小于8年；

采用全封閉機箱，防塵、抗振。

三．ZZYN-200J 接觸器智能抗晃電裝置

a. 工作原理：晃電裝置并聯到接觸器控制回路，采用再起式控制，實時監測電網電壓，當晃電結束電網恢復后，快速重啟接觸器。實現設備連續運行。

技術參數：

裝置電源：AC220V；

控制回路電壓：AC220V/380V通用；

裝置及控制回路電源工作頻率：50Hz±0.5 Hz；

啟動延時設置時間：0.0～30S；

晃電有效設置時間：0.1～20S；

晃電欠失壓定值設置：0.1～1.0倍額定電壓；

晃電恢復電壓定值設置：0.1～1.0倍額定電壓；

裝置特點：

裝置采用并聯到接觸器控制回路抗晃電模式。完全旁路模式，產品在接觸器晃電前后都由外部電網交流供電，并且晃電過程中接觸器控制回路不斷開，產品不增加故障點；

裝置設計應體積小巧，無需考慮安裝位置；

裝置采用并聯回路設計，適用于不同容量、不同品牌、不同類型的任何接觸器，無需更改設置參數或更改接線；

四、端子定義圖

ZZYN-200接觸器智能抗晃電裝置端子定義圖

ZZYN-200D變頻器智能抗晃電裝置端子定義圖
