ZZYN-DCBANK變頻器直流支撐系統
一、產品介紹
專門針對低壓變頻器（工作原理：交-直-交），是一種適用于變頻器回路的電壓暫降保護系統。在遇到電網晃電及瞬時停電時，被保護負載轉換到ZZYN-DCBANK變頻器直流支撐系統供電運行。
電網恢復正常后,負載自動轉換到電網運行，整個過程電機、變頻器持續穩功率輸出，沒有轉速下降、功率波動、閃斷和重啟情況，負荷無擾動。
二、技術參數
|
技術參數 |
技術指標 |
|
|
交流輸入 |
電壓 |
380 ± 10% V |
|
頻率 |
50 HZ |
|
|
電源切換時間 |
切換時間 |
<1ms |
|
電池或超級電容 |
類型 |
全密封免維護動力鉛酸電池或超級電容 |
|
容量 |
支撐時間或電機總功率計算 |
|
|
系統輸出 |
電壓 |
DC500V |
|
功率 |
單回路（2-500KW），回路數根據用戶要求 |
|
|
微處理監控 |
HMI |
觸摸屏人機對話 |
|
遠程監控 |
1路 |
Modbus |
|
使用壽命 |
|
15年 |

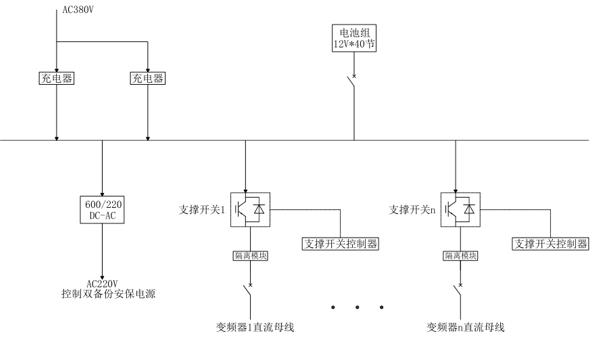

三、原理圖
