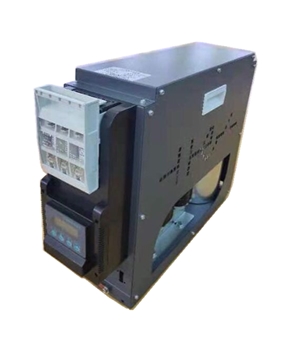

ZZYN-ZTSC系列抗諧型智能電容器
1、產品概述
ZZYN-ZTSC系列抗諧型智能電容器是由低壓自愈式電容器、串聯電抗器、晶閘管投切開關、殼體、電纜等組成，實現智能化低壓無功補償功能。產品應用在有諧波的場合，能可靠運行，抑制和消除一部分諧波。

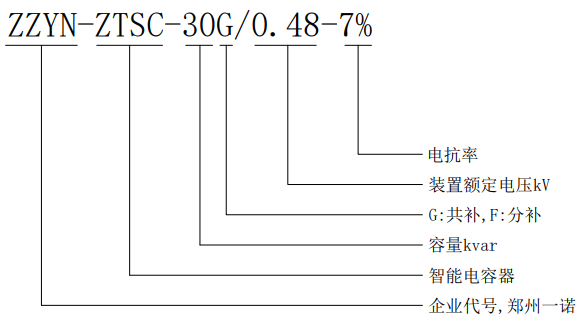

2、型號說明
3、特點
l 采用過零投切技術，性能更加穩(wěn)定可靠
l 模塊一體化設計，體積小，安裝維護更加方便
l 具備過壓、欠壓、過流等保護功能
l 能有效抑制諧波，適用有諧波的場合
4、技術參數
l 額定電壓：480V/525V
l 額定電抗率：7%
l 頻率：50Hz
l 海拔高度：≤2500米
l 環(huán)境溫度：-20～65℃
5、選型表
|
型號 |
額定電壓V |
額定容量kvar |
額定電抗率 |
備注 |
|
ZZYN-ZTSC-10G/0.48-7% |
480 |
10 |
7% |
共補 |
|
ZZYN-ZTSC-15G/0.48-7% |
480 |
15 |
7% |
共補 |
|
ZZYN-ZTSC-20G/0.48-7% |
480 |
20 |
7% |
共補 |
|
ZZYN-ZTSC-25G/0.48-7% |
480 |
25 |
7% |
共補 |
|
ZZYN-ZTSC-30G/0.48-7% |
480 |
30 |
7% |
共補 |
|
ZZYN-ZTSC-40G/0.48-7% |
480 |
40 |
7% |
共補 |
