1、產品概述

ZZYN-K系列無功補償控制器實現了實時數據采集、通訊、電量統計、電網諧波分析、無功補償?shù)裙δ?。根?jù)無功大小、功率因數，自動控制電容器投切。

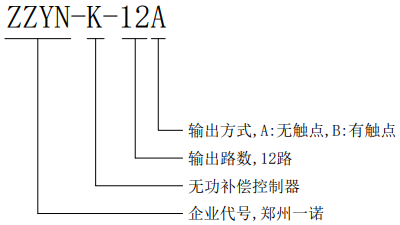

2、 型號說明

3、特點

l  采樣方式：異相采樣，A相電流、BC兩相電壓

l  液晶顯示：電壓、電流、功率因數，所配電容器組投切狀態，有功功率、無功功率，電壓總諧波畸變率、電流總諧波畸變率，系統頻率

l  保護功能：過壓、欠壓、諧波電壓/電流超限

l  投切依據：無功功率，并兼顧目標功率因數

4、技術參數

l  電源電源：AC380V±20%

l  取樣電壓：AC 380V±20%

l  電源頻率：50Hz±5%

l  取樣電流：0～5A/0～1A

l  控制輸出接點：A型：每路DC12V×40mA（+12V輸出），B型：220V /5A（繼電器輸出）

5、選型表
