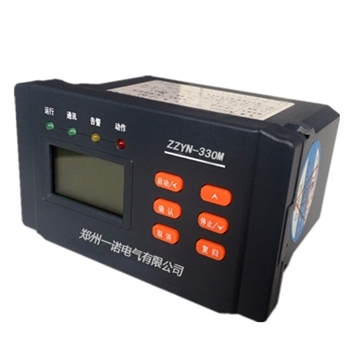

低壓電動機綜合保護測控裝置
概述
ZZYN-330系列低壓電動機綜合保護測控裝置用于保戶額定工作電壓至660V，額定電流至200A(大于200A需要外接電流互感器）的電動機。對電動機的過載、過熱、外部故障、 堵轉過流、相序、缺相不平衡、欠壓、欠功率、接地或漏電等故障引起的危害加以保護。低壓電動機保護器可以測量電流信號、測量電壓、頻率等電網參數，通過顯示面板可以顯示所測量參數，方便用戶對電網情況進行監測。
低壓電動機綜合保護測控裝置帶有標準485接口，采用MODBUS規約，規約方便用戶進行組網，也可選用Profibusf規約?？梢酝ㄟ^模擬量輸出模塊，輸出4~20mA模擬量信號，方便用戶進行DCS集中控制。
低壓電動機綜合保護測控裝置基于微處理器技術，采用模塊化設計結構，產品體積不，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜中可直接安裝使用?？膳c接觸、電動機起動器等電器無件構成電動機控制保護單元，適用于工廠、煤礦、石化、冶煉、電力等領域。
產品功能選型表
|
型號 |
ZZYN-330M （適用于低壓電動機） |
ZZYN-330L （適用于低壓線路） |
|
主要功能 |
保護功能：啟動超時保護、速斷、堵轉保護、過負荷保護、過熱反時限保護、接地保護、漏電流保護、斷相保護、不平衡保護、相序保護、欠電流保護、低電壓保護、過電壓保護、tE時間保護、工藝連鎖。 測量功能:三相電壓、三相電流、頻率等。 控制功能：面板控制、通訊控制、就地控制 通訊功能：1路RS485接口，ModBus規約 事件記錄：SOE事件順序記錄 |
保護功能：過流保護、速斷保護、過負荷保護、過熱零序保護、漏電流保護、工藝連鎖。 測量功能:三相電壓、三相電流、頻率等。 控制功能：面板控制、通訊控制、就地控制 通訊功能：1路RS485接口，ModBus規約 事件記錄：SOE事件順序記錄 |
|
技術參數 |
工作電源：AC/DC220V 電源功耗：正常工作：2W；保護動作：不大于3W 開關量輸入：AC/DC220V（外部有源接點） 開出繼電器：8A/AC250V 精確工作范圍 電流：0.1 In～9In 電壓：0.1Ue～1.2Ue 頻率：45Hz～55Hz 定值誤差：電流及電壓定值誤差：不超過±3%整定值 延時整定誤差：延時整定小于2s 時，誤差不超過±25ms；延時整定大于2s 時，誤差不超過時間整定的±1%。
|
工作電源：AC/DC220V 電源功耗：正常工作：2W；保護動作：不大于3W 開關量輸入：AC/DC220V（外部有源接點） 開出繼電器：8A/AC250V 精確工作范圍 電流：0.1 In～9In 電壓：0.1Ue～1.2Ue 頻率：45Hz～55Hz 定值誤差：電流及電壓定值誤差：不超過±3%整定值 延時整定誤差：延時整定小于2s 時，誤差不超過±25ms；延時整定大于2s 時，誤差不超過時間整定的±1%。
|
